  • 在線測量?jī)x

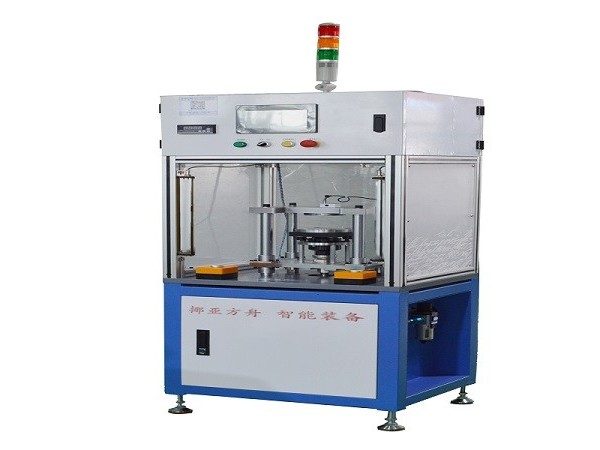

尺寸在線全檢機-配套機械手

品牌型號:挪亞方舟-在線全檢機

檢測項目:工件內孔尺寸、外徑尺寸、高度尺寸、臺階高等

檢測產品:車床件、磨床件、銑床件等

檢測精度:0.001mm

全國熱線

15052200196

產品簡介 / Introduction
Product function description

產品功能說明

該產品是我公司針對機加工類產品行業研發的自動檢測設備,產品檢測工件的內孔/外徑/高度尺寸,判斷其尺寸OK與NG,并發送信號至機械手,進行分開處理。采用日本基恩士GT2光柵尺位移感器,挪亞方舟自主研發的測量系統,可實現在線刀補。設備故障小,維護簡單、效率高、減少人力勞動成本。

效率:2.5S/件;

可檢測項目:內徑(孔徑)、外徑、高度、圓度、圓柱度、錐度、;

可檢測材質:鑄鋁件、銅件、碳鋼等;

精度:0.001mm。

  • 代替人工 代替人工
  • 產能提升 產能提升
  • 優率提升 優率提升
  • 回報周期 回報周期

           Technological process

工藝流程

  • 01機械手上料至待測工位
  • 02光電傳感器檢測到工件
  • 03單軸移送機構將工件移送至檢測工位
  • 04三點測量機構下降測量
  • 05 檢測機構依次對軸套內徑、外徑、高度等部位的尺寸進行測量,設備具有自動校零功能PLC讀取位移傳感器數值并與設定公差值比較
  • 06NG品與機械手通訊進行剔除
  • 07 OK品與機械手通訊放入成品盒
  • 08 一個循環結束
Product advantage

產品優勢

精密度高

日本基恩士GT2測量傳感器/德國馬波斯F10位移傳感器 +三點接觸式測量,重復測量精度0.001mm

精密度高
穩定性好
穩定性好

以標準化和模塊化設計、生產,可快速更換工裝,適應客戶柔性化生產需求。

減員增效

手動變成自動,降低對工人技術的依賴,節省人工開支并提高工作效率。

減員增效
提升品質
提升品質

自帶數據分析,預警人工干預,減少次品率發生,可量化控制產品質量。
