設計概述

該設備是用于線狀類光纖產品表面缺陷、污損、裂紋的自動檢測。

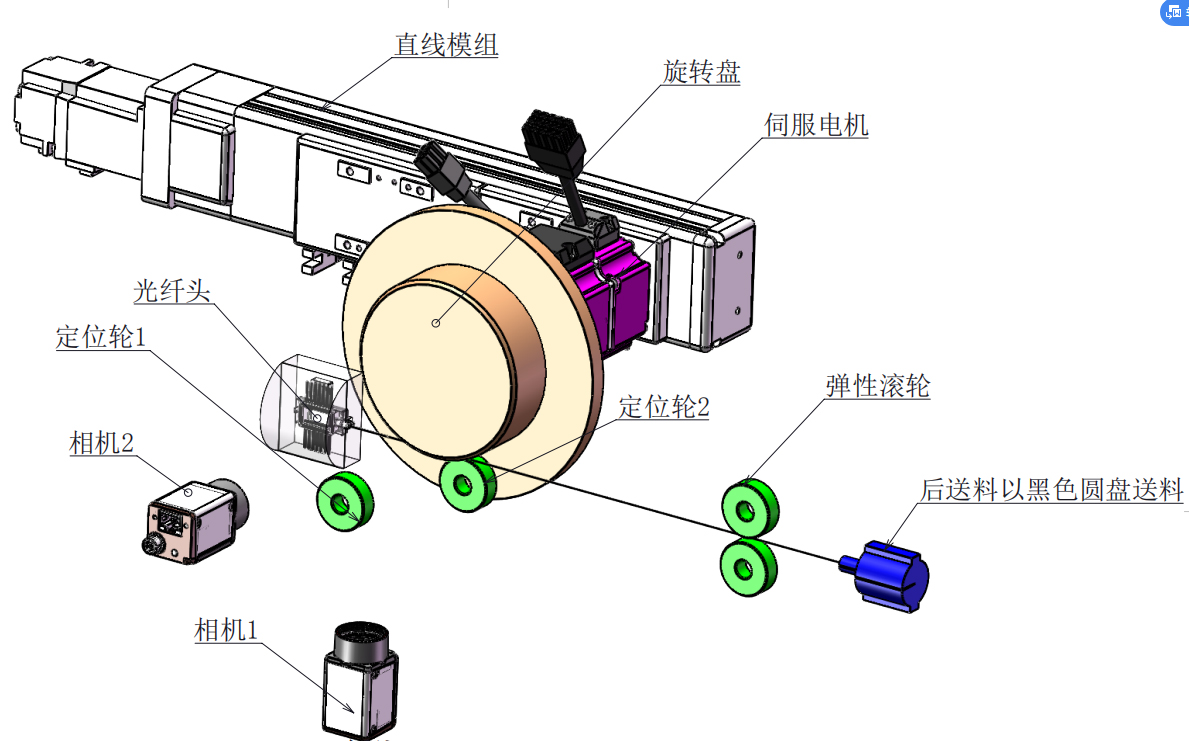

1、人工上料：把光纖頭夾具固定圓盤，光纖通過兩個彈性橡膠滾輪

2、相機1相機2拍照檢測光纖頭部

3、直線模組向左勻速運動的同時光纖檢測

4、定位輪2往上運動，剛好搭到光纖，防止光纖抖動，實現兩個滾輪之間穩定檢測

5、伺服電機旋轉收光纖

6、光纖尾部人工剪斷

---

操作流程說明

檢查前手動工作內容

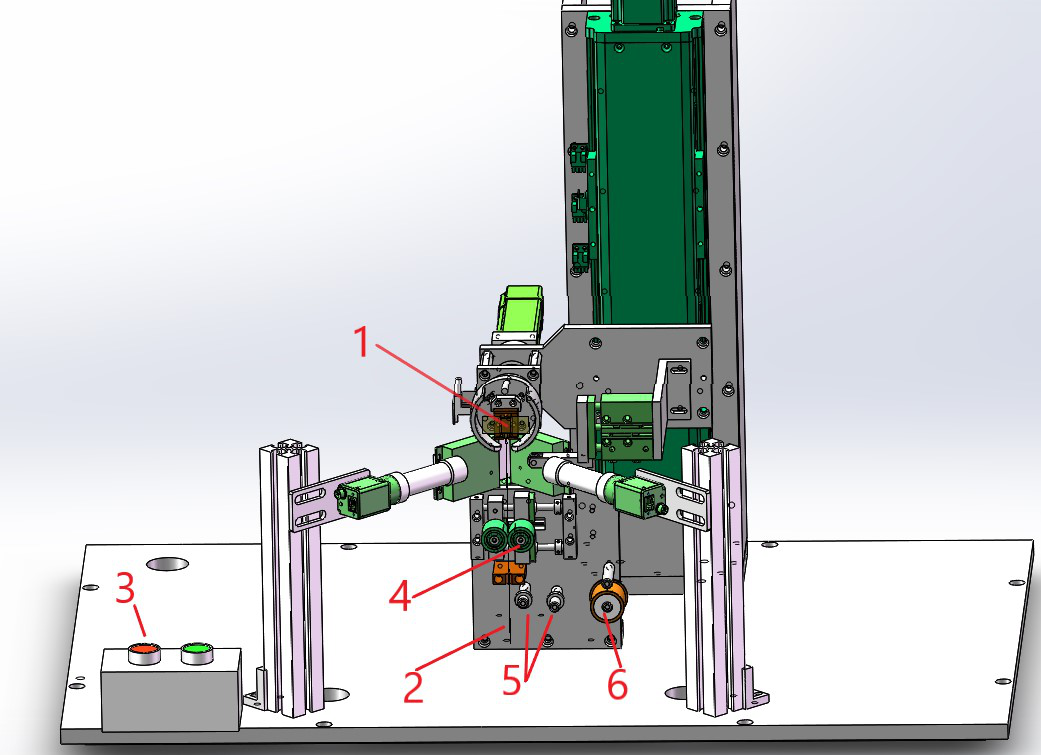

2.左手按圖示3按鈕開關，設備會自動夾緊圖示4的膠輥，手動把光纖繞過圖示5位置的前2支導向柱上，把多余的光纖套在圖示6轉動盤上

3.關上前門按啟動按鈕開始檢測

檢查后手動工作內容

1.手動打開前雙開門，取下圖示7所示工裝塊，并剪斷多余光纖；
2.按下圖示8所示按鈕松開位置9所示膠輥，延時設定松開位置10所示氣缸和下降電缸30mm，取走多余光纖完成一套循環動作。
