無錫挪亞方舟為菲尼薩光電開發模塊卡扣缺陷視覺檢測設備

返回列表 來源：發布日期： 2018.09.05

客戶需求/ REQUIREMENTS

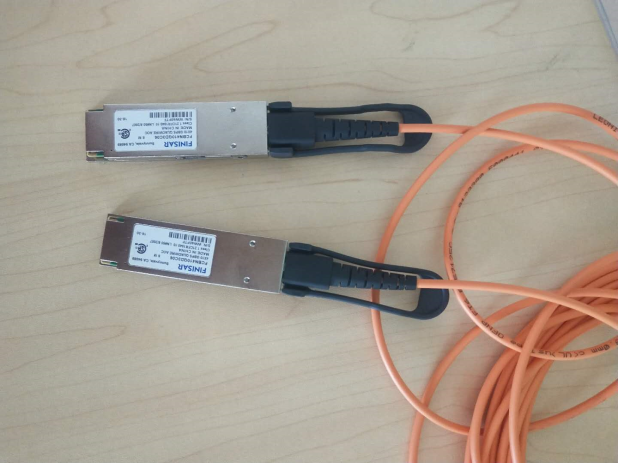

自動化檢測設備卡扣視覺檢測

檢測要求：
檢測上圖中的兩側卡扣缺陷、條形碼讀取、螺絲檢測、標簽拍照保存等

需求名稱	參數
檢測幅寬	MAX mm
檢測速度	MAX m/min
檢測缺陷	兩側卡扣缺陷、條形碼讀取、螺絲檢測、標簽拍照保存
檢測精度	MIN 0.3mm*0.3mm

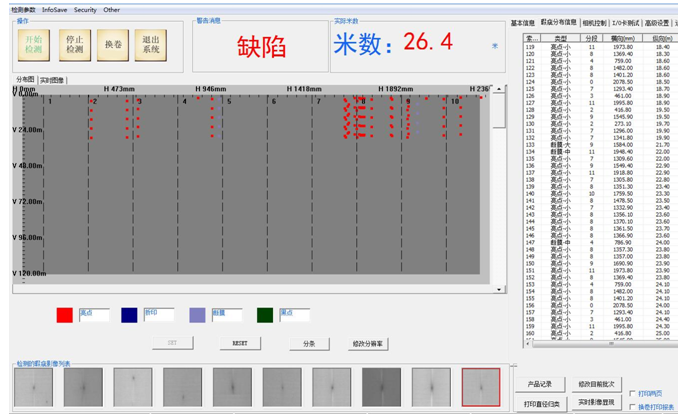

缺陷標識	缺陷位置，數量及大小軟件標記。一旦軟件發現有缺陷，則程序運行停止，并圖中標示出缺陷。
報表打印	人機操作界面要顯示Fail，出錯模式為何種。
歷史記錄	只保存每個產品的Pass照片，照片命名方式以sn為準。
瑕疵分類	根據不同瑕疵的成像特征進行瑕疵的自動分類
安裝位置	產品高度 mm，橫梁 mm。
操作位置	在相機的camera link線長度范圍以內進行安裝
檢測要求	檢測精度要求范圍以內100%檢出

左右拖動表格顯示其他內容

系統原理/ PRINCIPLE

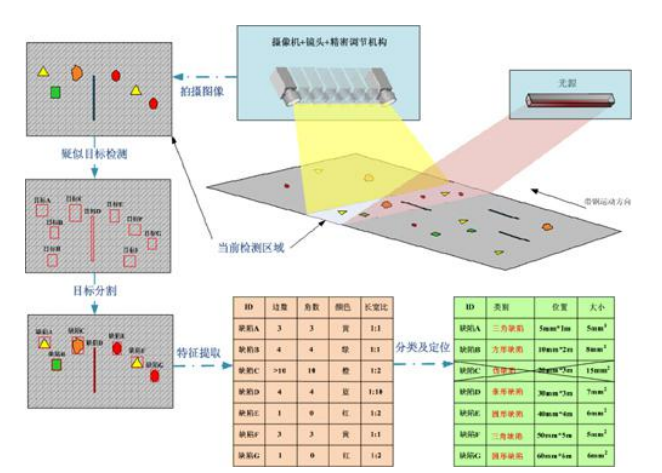

將智能相機架設在被檢產品上方，同時采用高亮的LED方形聚光冷光源進行正面打光，通過相機和高速圖像處理系統進行實時的拍照。當產品表面和兩側卡扣出現瑕疵時，標定的輪廓會發生變化，同時CCD將采集到到表面圖像通過圖像處理系統發現和獲取表面瑕疵圖像信息。系統自動記錄瑕疵的圖像、位置等信息，同時通過信號通訊實現信息的遠程傳輸。

面陣CCD像機通過避光暗盒獲取的圖像信息，CCD相機的分辨率、光源的曝光強度等性能確定系統的采集精度，系統精度高，圖像數據處理量大，數據經過高速處理后保留產品表面瑕疵的數據信息（大小、直徑、橫縱向位置）并控制輸出，計算機系統通過數據庫記錄和管理缺陷具體位置、大小和圖像等信息。

自動化檢測設備卡扣視覺檢測
