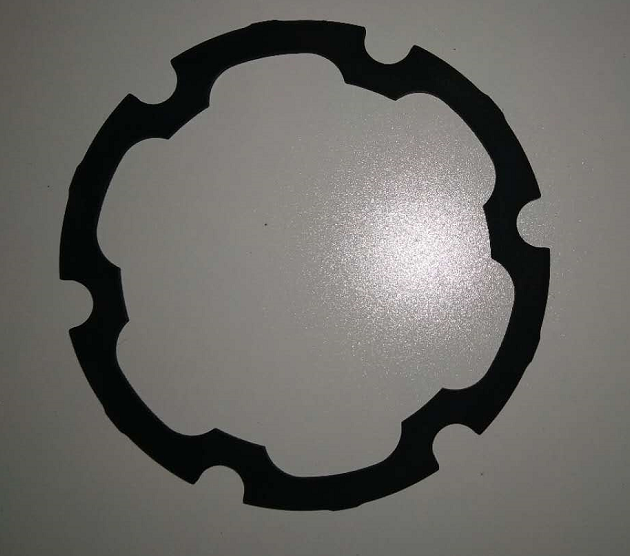

客戶需求/ REQUIREMENTS

左右拖動表格顯示其他內容

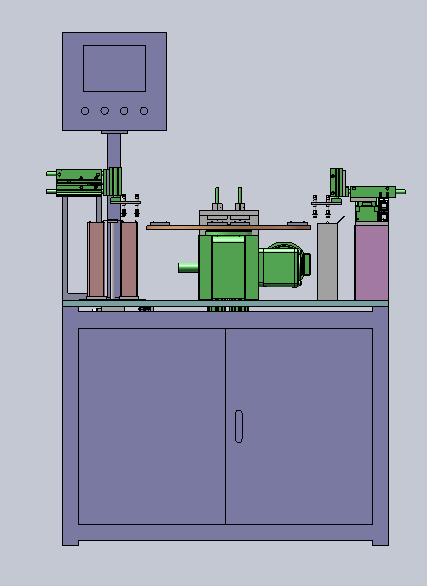

產品設計/ DESIGN



整機按模塊化思路設計，包括以下模塊：

1、上料模塊；

2、厚度檢測模塊；
3、下料分選模塊；
4、產品不同工位間轉運模塊；
5、設備安全防護及報警措施。

產品特性/CHARACTERISTICS

• 1. 產品厚度采用接觸式傳感器檢測并分類放置。
  2. 不同款產品檢測只需要更換相應夾具即可實現。
  3.上下料采用料倉式設計，下料計數放置。
  4. 產品的檢測節拍不超過4s/2 pcs。







產品結構/ STRUCTUR

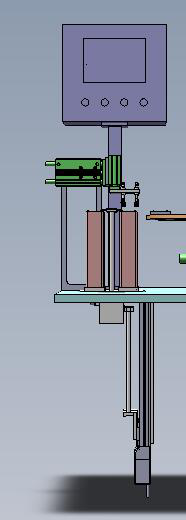

上料模塊

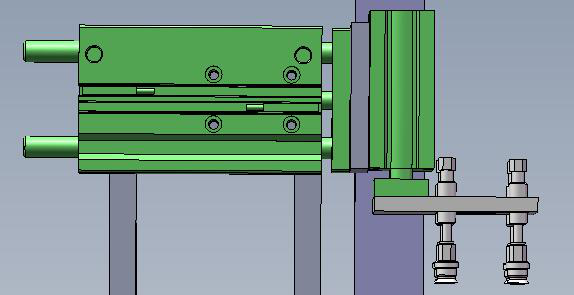

                  上料部分采用疊放式集中放置，最多可一次性放置3200片，每次取用2片。

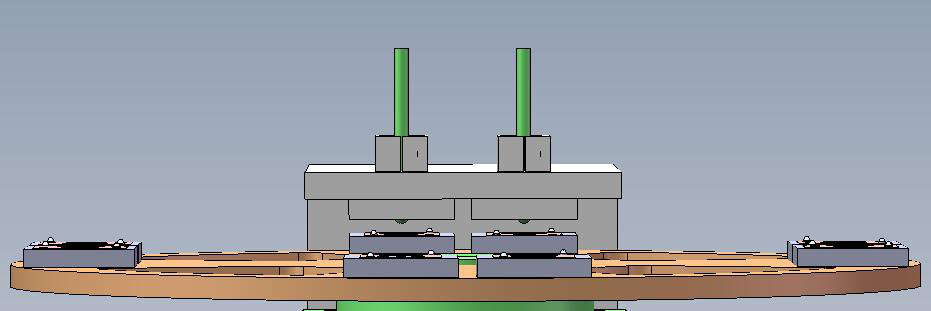

厚度檢測模塊

                                 墊片厚度保壓后進行測量，保壓時間可調。

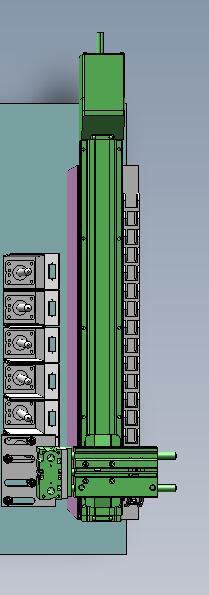

下料分選模塊

左右拖動表格顯示其他內容
