汽車零部件生產廠家-奧特凱姆在挪亞方舟定制高壓油泵接頭內孔檢測機

返回列表 來源：發布日期： 2018.09.04

客戶需求/REQUIREMENTS

檢測要求：

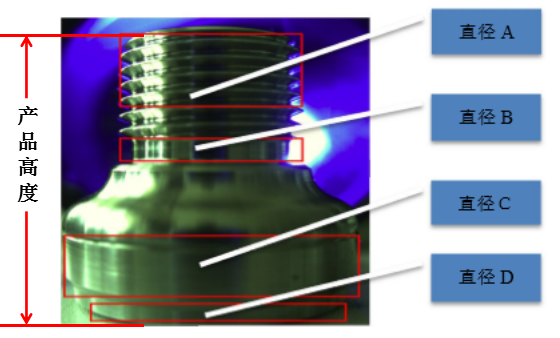

1. 檢測上圖中的螺紋（螺紋為M14X1.5）、外徑B、外徑C、內徑D和高度；
2. 檢測節拍不超過7.5s/pcs；
3. 上下料采用標準料盤，每盤按8X10放置，單盤80個產品，螺紋朝上放置；
4. 產品已清洗烘干，檢測過程中不得引入雜質及損壞被測產品。

產品檢測的尺寸要求：
總長： 26.2±0.15
外徑C：22.2±0.05
槽徑B：11.7±0.2
內徑D: 16.985±0.01
螺紋通止規: M14*1.5-6g
該款全檢機，具備通用性，可以檢測其余幾款類似零件，外徑最大22.65，長度最長37.2。

設備器件及安裝要求：
1、設備布置應盡量緊湊，節省空間，設備總高不超過2000mm；
2、設備硬件選擇客戶指定品牌，便于統一維護；

左右拖動表格顯示其他內容

產品結構/ STRUCTURE

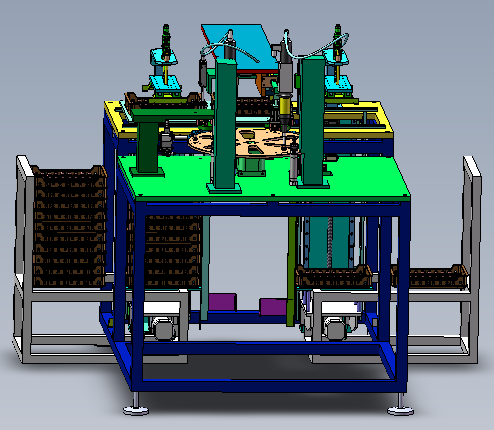

自動化檢測設備奧特凱姆

整機按模塊化思路設計，包括以下模塊：

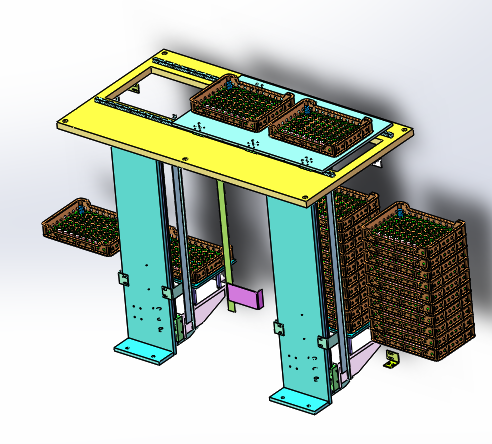

1、上下料模塊；
2、螺紋通規檢測模塊；
3、螺紋止規檢測模塊；

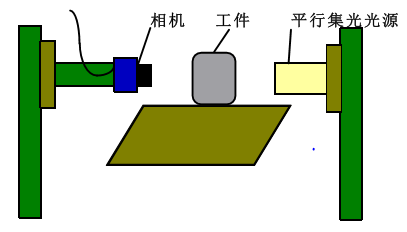

4、外徑和高度視覺檢測模塊；
5、窄環帶內徑檢測模塊；

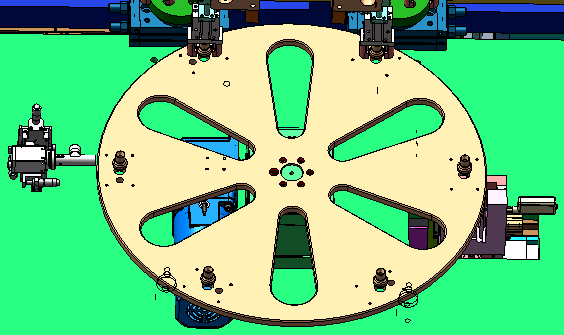

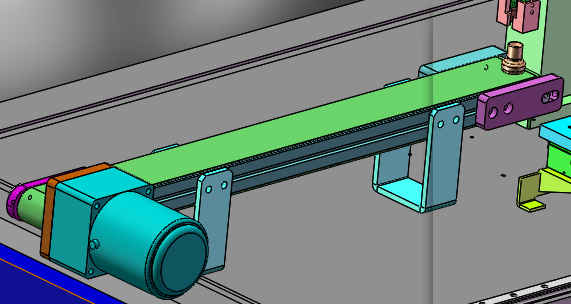

6、產品不同工位間轉運模塊；
7、NG品剔除模塊；
8、設備安全防護措施。

產品特性/ CHARACTERISTICS

1. 產品螺紋采用通止規檢測；高度與兩處外徑采用機器視覺檢測；內徑采用接觸式傳感器檢測。
2. 不同款產品檢測只需要更換通止規和相應夾具即可實現。
3.上下料采用料倉式設計，工人每160-200分鐘整理一次料倉。
4. 產品的檢測節拍不超過7.5s/pcs。
5. NG品輸出機體放置，避免混料。

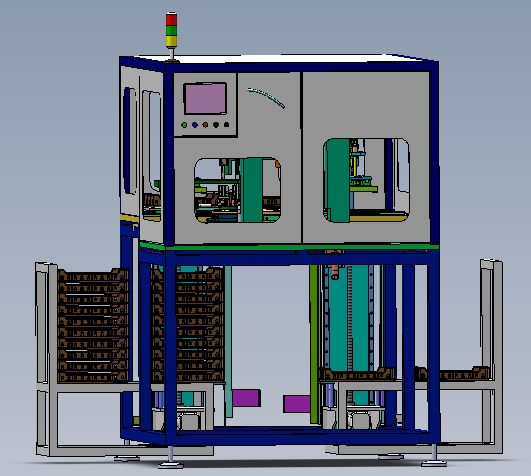

6.設備尺寸 L*W*H
a.按上料10盤，下料10盤設計 尺寸為 2000*1400*2000；
b.按上料20盤，下料20盤設計 尺寸為3000*1400*2000
。
