排氣閥片自動確認方向,自動分揀設備

返回列表 來源: 發布日期: 2018.09.05

客戶需求/ REQUIREMENTS

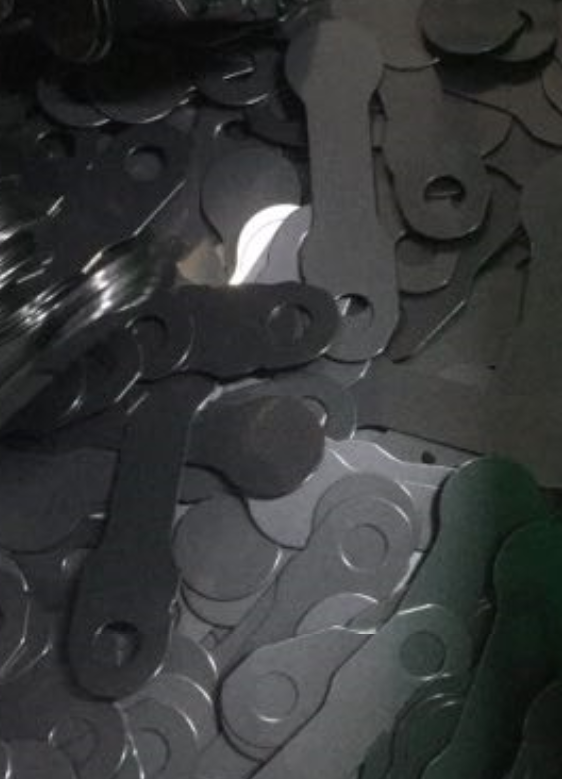

自動化檢測設備廠家排氣閥片

被測產品及具體尺寸


要求:
1、對上圖工件進行震動盤自動上料;
2、視覺系統拍照檢測確認方向。
3、旋轉機械手進行理料。
4、下料工位進行工件計數、整列。



左右拖動表格顯示其他內容

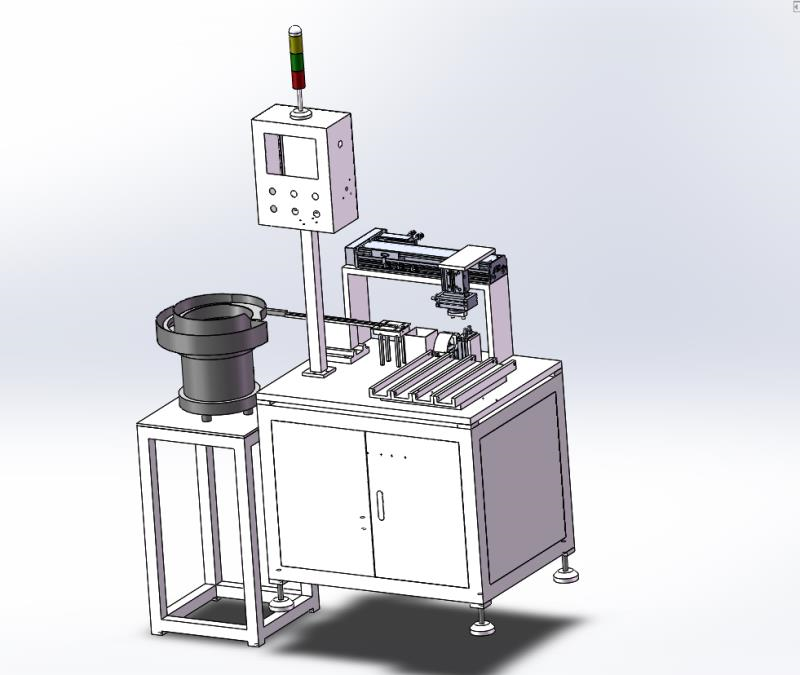

產品方案/ PROJECT

        整機按模塊化思路設計,包括以下模塊:
1、上料系統(震動盤自動上料
2、搬送模塊;
3、視覺檢測模塊;
4、理料模塊;
5、NG品剔除模塊;
6、OK品計數、整列模塊。
注意:不同產品檢測需要人工調整各模塊間的工裝夾具
自動化檢測設備廠家排氣閥片、


產品說明/ INSTRUCTION

  • 1.設備采用視覺檢測精度0.05s。
    2.自動化監控定時等功能。
    3.節拍3.5秒/個。
    4. 不合格品揀出。
    5. 不同產品更換工裝可以通用。
    6.上料采用震動盤上料,下料進入整列通道。
    7.安全防護系統。


工藝流程/ PROCESS

    人工加料至震動盤→震動盤自動上料→直線上料器傳輸至檢測工位→視覺定位(找孔位置) →旋轉氣缸帶動產品旋轉→將工件按照一定方向整列→計數放入整列盤→一個循環結束。


左右拖動表格顯示其他內容
