光電產品漏裝螺絲、二維碼讀取、彈簧漏裝等缺陷在線檢測

返回列表 來源： 發布日期： 2018.09.05

客戶需求/ REQUIREMENTS

自動化檢測設備廠家二維碼、防塵帽、螺絲和彈簧自動化檢測設備廠家二維碼、防塵帽、螺絲和彈簧

檢測產品中的二維碼、防塵帽、螺絲和彈簧的情況

需求名稱

參數

檢測幅寬

MAX  350*220 mm 透明標準料盒

檢測速度

小于 1盤（12個工件）每分鐘

檢測需求

防塵帽、螺絲、彈簧的有無；二維碼讀取

檢測精度

MIN  0.03mm*0.03mm

缺陷標識

自動聲光報警，缺陷位置，數量及大小軟件標記。

軟件打印

每個規格班產后，都會生成質量報表

歷史記錄

記錄缺陷數量、缺陷位置、圖像信息

瑕疵分類

根據不同瑕疵的成像特征進行瑕疵的自動分類

設備尺寸

1500*1500*1800 長*寬*高 封閉式設計

操作說明

判斷OK品后，打印機打印標簽；判斷NG品后需人工進行確認信息，取出NG品后再進行檢測

檢測要求

檢測精度要求范圍以內100%檢出


左右拖動表格顯示其他內容

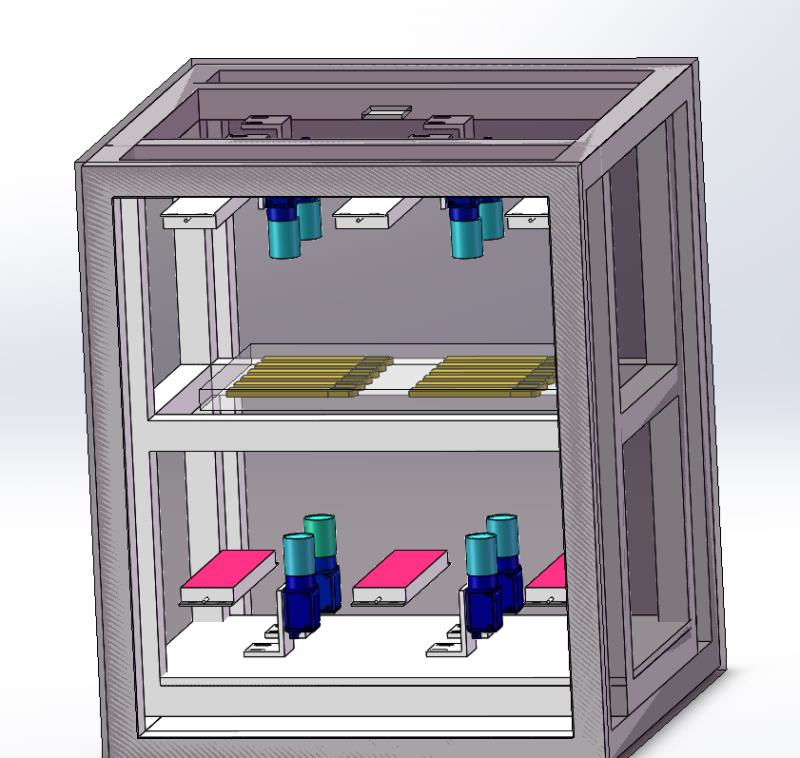

產品結構展示/ STRUCTURE

自動化檢測設備廠家二維碼、防塵帽、螺絲和彈簧自動化檢測設備廠家二維碼、防塵帽、螺絲和彈簧

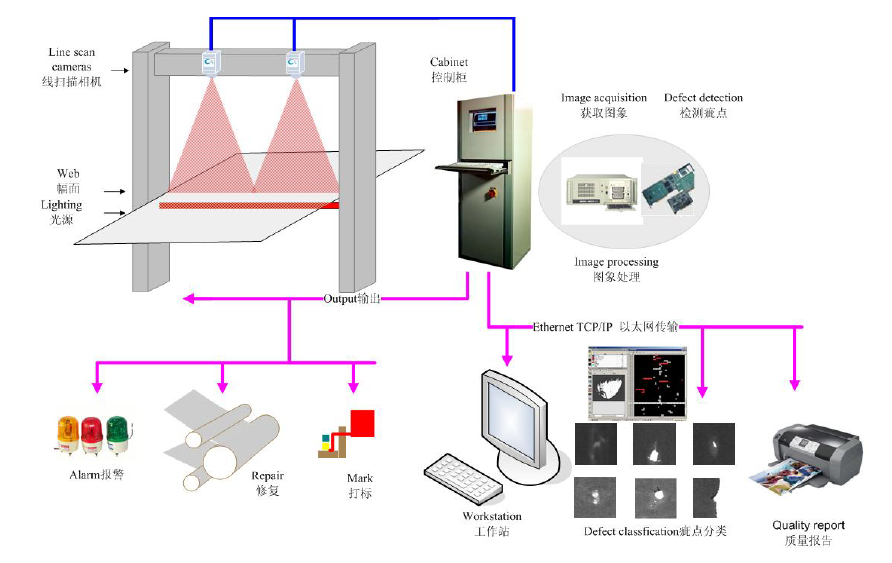

系統原理/ PRINCIPLE

  •    將CCD相機架設在被檢產品上方和下方，同時采用高亮的LED方形聚光冷光源進行正面打光，過相機和高速圖像處理系統進行實時的拍照。模組帶動料盤做X、Y軸運動，對料盤中的12個工件進行逐一檢測，當產品表面和兩側卡扣出現瑕疵時，標定的輪廓會發生變化，同時CCD將采集到到表面圖像通過圖像處理系統發現和獲取表面瑕疵圖像信息。系統自動記錄瑕疵的圖像、位置等信息，同時通過信號通訊實現信息的遠程傳輸。

        面陣CCD像機通過避光暗盒獲取的圖像信息，CCD相機的分辨率、光源的曝光強度等性能確定系統的采集精度，系統精度高，圖像數據處理量大，數據經過高速處理后保留產品表面瑕疵的數據信息（大小、直徑、橫縱向位置）并控制輸出，計算機系統通過數據庫記錄和管理缺陷具體位置、大小和圖像等信息。

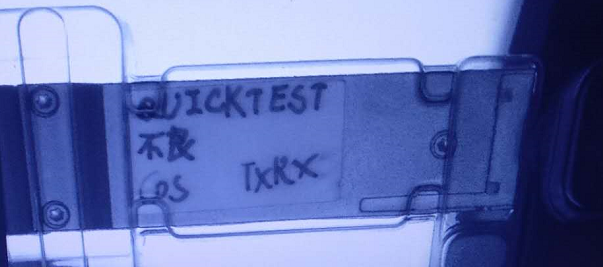

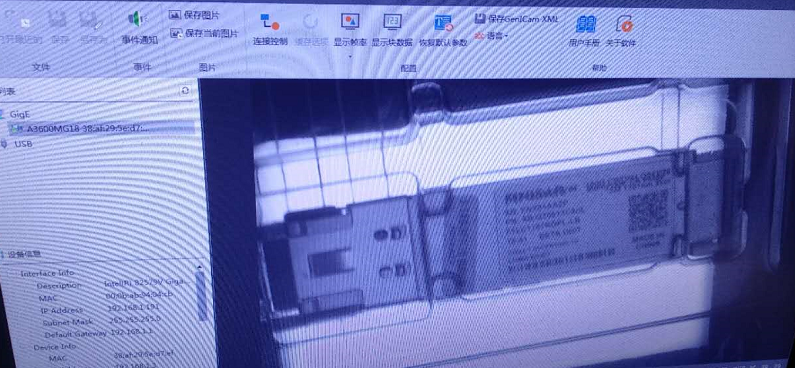

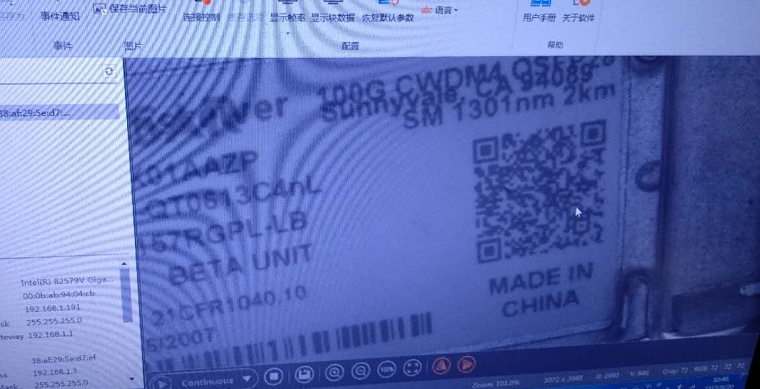

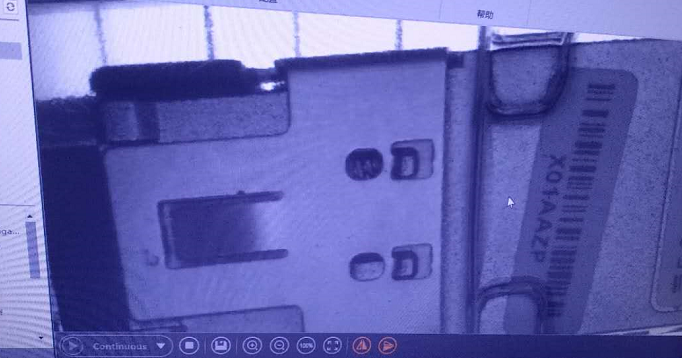

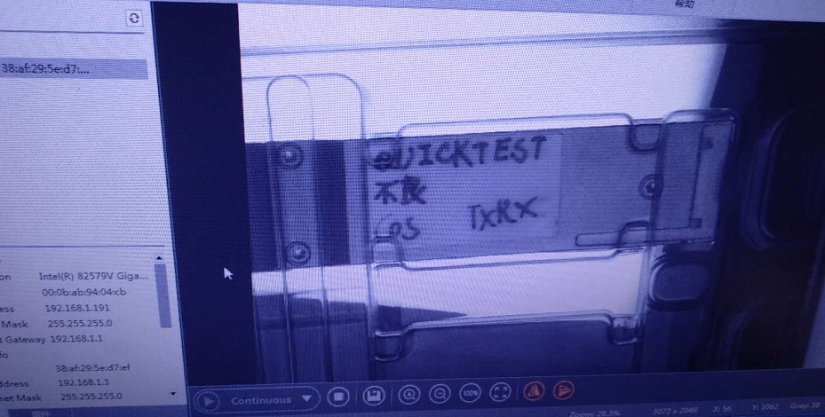

影像效果/ FINAL


自動化檢測設備廠家二維碼、防塵帽、螺絲和彈簧

自動化檢測設備廠家二維碼、防塵帽、螺絲和彈簧

自動化檢測設備廠家二維碼、防塵帽、螺絲和彈簧

自動化檢測設備廠家二維碼、防塵帽、螺絲和彈簧
